凌力尔特公司 (Linear Technology Corporation) 推出 LT3645,该器件包含一个 500mA (IOUT)、36V 降压型开关稳压器和一个集成的 LDO,LT3645 采用 3mm x 3mm QFN 或 MSOP-12E 封装。LT3645 在 3.6V 至 36V 的 VIN 范围内工作,具 55V 瞬态保护,从而非常适用于汽车应用中所见的负载突降和冷车发动情况。其 0.75A 的内部开关可在电压低至 0.8V 时提供高达 500mA 的连续输出电流。LT3645 采用 750kHz 恒定开关频率,以最大限度降低噪声,同时优化效率。除了主开关通道,集成的 LDO 可用来提供额外的低噪声输出,在电压低至 0.8V 时提供高达 200mA 的连续电流。就微处理器内核电压等应用而言,用主开关输出给 LDO 供电可实现高效率和低噪声。凭借其 3mm x 3mm QFN-16 (或耐热增强型 MSOP-12E) 封装和高开关频率 (这允许使用小型外部电容器和电感器),LT3645 可提供一个紧凑和高热效率的双输出解决方案。
LT3645 的主开关是一个高效率的 750mA、450mVCESAT 开关,该器件在单个芯片内集成了必要的振荡器、控制、逻辑电路和 LDO。由于采用了特殊的设计方法,该器件可在宽输入电压范围内实现了高效率,而其电流模式拓扑可实现快速瞬态响应和卓越的环路稳定性。电流限制的 DA 引脚提供额外的保护以改进总体稳定性。线性稳压器靠 VCC2 引脚工作,该引脚电压范围为 1.2V 至 16V,压差仅为 310mV。LT3645 的其他特点包括电源良好标记、软启动和过热停机。
LT3645EUD 采用 3mm x 3mm 16 引线 QFN 封装,价格为 2.25 美元。LT3645EMSE 采用 12 引线耐热增强型 MSOP 封装,价格为 2.35 美元。工业级版本 LT3645IUD 和 LT3645IMSE 经过测试,保证工作在 -40°C 至 125°C 的工作节温范围,价格分别为 2.48 美元和 2.59 美元。而 LT3645HMSE 经过测试及保证工作在 -40°C 至 150°C 的工作节温范围,价格为 2.84 美元。以上均为千片批购价的每片价格,而且所有版本都有现货供应。

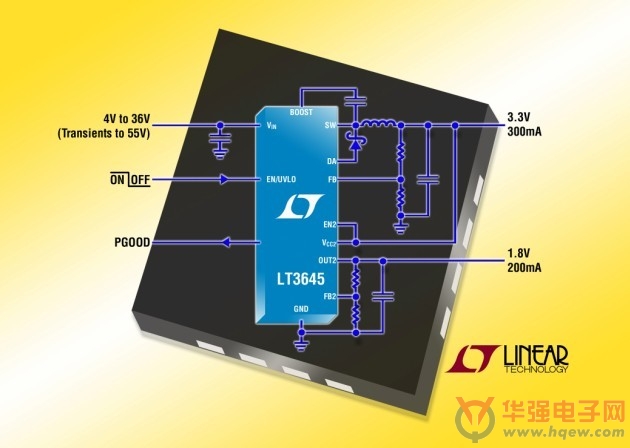

照片说明:具集成 LDO 的 36V、500mA (IOUT) 降压型 DC/DC 转换器
性能概要:LT3645
· 宽输入范围:在 3.6V 至 36V 的输入电压范围内工作,过压闭锁可保护电路通过 55V 瞬态
· 开关稳压器的输出电流为 500mA
· 恒定开关频率:750kHz
· 200mA 低压差线性稳压器,输入为 1.2V 至 16V,输出为 0.8V 至 8V
· VCC2 至 OUT2 的压差为 310mV
· 精确的欠压闭锁
· 抗短路能力高
· 内部软启动
· 停机电流 <2μA
· 小型耐热增强型 16 引线 (3mm x 3mm) QFN 和 12 引线 MSE 封装
|
